耐蚀合金

单击"品牌故事"可了解我们的事业部品牌史。单击"详细信息"可预览每个牌号的详细介绍。要在线购买，请单击"购买"，我们将直接跳转到阿里巴巴平台集团店铺。

HTIGER 耐蚀合金供应链

N08020耐蚀合金

类别：耐蚀合金 56 牌号：N08020耐蚀合金钢厂：Haynes；SMC；ATI；VDM；Outokumpu；NYK；新日铁，抚顺/东北特钢等仓库：华虎库供应规格：板材、带材、管材、棒材、卷材、锻件、线材

UNS N08020是一种对硫酸具有极高耐腐蚀性的不锈钢。可广泛应用于高浓度、高温的硫酸环境中。此外，还具有优良的耐晶粒间腐蚀性能和抗应力腐蚀开裂性能。本公司可供应板材和卷材。

ASTM A240/B463	UNS N08020	JIS	ISO
UNS N08020	―	―	―

ASTM A240

[wt %]

	C	Si	Mn	P	S	Ni	Cr	Mo	Cu	Nb
规格	≦ 0.07	≦ 1.00	≦ 2.00	≦ 0.045	≦ 0.035	32.0- 38.0	19.0- 21.0	2.00- 3.00	3.0- 4.0	8×C- 1.00

ASTM B463

[wt %]

	C	Si	Mn	P	S	Ni	Cr	Mo	Cu	Nb
规格	≦ 0.07	≦ 1.00	≦ 2.00	≦ 0.045	≦ 0.035	32.00- 38.00	19.00- 21.00	2.00- 3.00	3.00- 4.00	8×C- 1.00

室温机械性能

ASTM B463

0.2%屈服强度 (MPa)	抗拉强度 (MPa)	延伸率 (%)	硬度 (HB)
≧ 241	≧ 551	≧ 30.0	≦ 217

示例

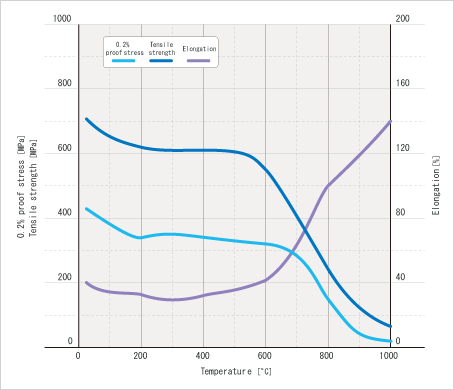

高温拉伸试验结果

UNS N08020含有大量Ni，并且添加了Mo、Cu，因而具有极高的耐硫酸性。同时，由于其控制了碳含量，并添加了Nb，因此还具有佳的耐晶粒间腐蚀性能。

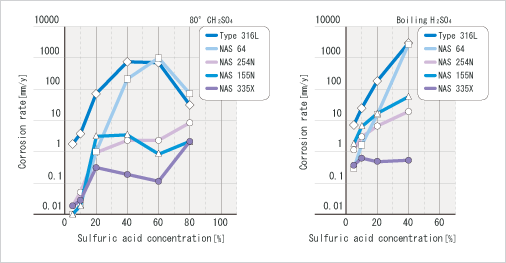

80℃硫酸浸泡试验中的浓度与腐蚀速度的关系

沸腾硫酸浸泡试验中的浓度与腐蚀速度的关系

80℃硫酸浸渍试验结果

UNS N08020

硫酸浓度	5%	10%	20%	40%	60%	80%
0.02 mm/y	0.03 mm/y	0.32 mm/y	0.17 mm/y	0.09 mm/y	2.54 mm/y
SUS 316L	1.67 mm/y	4.69 mm/y	71.91 mm/y	764.93 mm/y	704.46 mm/y	33.74 mm/y
NAS 64	0.01 mm/y	0.02 mm/y	1.07 mm/y	191.92 mm/y	1053.96 mm/y	60.72 mm/y
NAS 254N	0.02 mm/y	0.05 mm/y	1.02 mm/y	2.11 mm/y	2.16 mm/y	7.76 mm/y
NAS 155N	0.01 mm/y	0.02 mm/y	2.68 mm/y	3.2 mm/y	0.79 mm/y	2.71 mm/y

代表钢种在硫酸沸腾条件下的浸泡试验结果
