耐蚀合金

单击"品牌故事"可了解我们的事业部品牌史。单击"详细信息"可预览每个牌号的详细介绍。要在线购买,请单击"购买",我们将直接跳转到阿里巴巴平台集团店铺。


 HTIGER 耐蚀合金供应链

2.4819哈氏合金

类别:耐蚀合金 56 牌号:2.4819哈氏合金 钢厂:Haynes;SMC;ATI;VDM;Outokumpu;NYK;新日铁,抚顺/东北特钢等仓库:华虎库供应规格:板材、带材、管材、棒材、卷材、锻件、线材


HastelloyC-276是为Ni-Cr-Mo合金,在氧化性、还原性环境下均具有佳的耐腐蚀性。此合金通过减少C、Si含量,控制受热部的抑制热影响区碳化物析出,提高了耐腐蚀性。基于这一特性,广泛应用于化工成套设备等恶劣环境。本公司可供应板材、带材。



材料牌号・标准

ASTM B575 DIN 17744 / 17750 JIS H4551 ISO
UNS N10276 2.4819 NW 0276

化学成分

NW 0276

  C Si Mn P S Ni Cr Mo Fe Co W V
最小 14.5 15.0 4.0 3.0
最大 0.010 0.08 1.0 0.04 0.03 16.5 17.0 7.0 2.5 4.5 0.35

UNS N10276

  C Si Mn P S Ni Cr Mo Fe Co W V
最小 14.5 15.0 4.0 3.0
最大 0.010 0.08 1.0 0.04 0.03 16.5 17.0 7.0 2.5 4.5 0.35


物理性能



比热(J/kg・K) 436
电阻率(μΩ・cm) 130.0
热传导率(W/m・K) 10.8
热扩散率(m²/s) 2.8 x 10-6
平均热膨胀系数(10-6/℃) 20–100℃ 12.2
20–200℃ 12.5
20–300℃ 12.9
20–400℃ 13.2
20–500℃ 13.6
纵向弹性模量(MPa) 21.1 x 104
刚性模量(MPa) 80.8 x 104
强磁性
熔点(℃) 1325-1369



机械性能

NW0276

0.2%屈服强度
(N/mm2)
抗拉强度
(N/mm2)
延伸率
(%)
硬度
(HRB)
≧ 275 ≧ 690 ≧ 40

UNS N10276

0.2%屈服强度
(N/mm2)
抗拉强度
(N/mm2)
延伸率
(%)
硬度
(HRB)
≧ 283 ≧ 690 ≧ 40 ≦ (100)

示例

  0.2%屈服强度
(N/mm2)
抗拉强度
(N/mm2)
延伸率
(%)
硬度
(HRB)
热轧钢材 14mmt 372 763 71 83
冷轧钢材 12mmt 319 738 76 83
冷轧钢材 2mmt 366 785 61 86



耐腐蚀性

耐点腐蚀性能

合金 临界点腐蚀温度(CPT)
6%FeCl3 + 1%HCl 水溶液
(ASTM G48 方法C)
Green death溶液
NAS NW276 > 120℃ > 120℃
NAS 254N 80℃ 80℃
NAS 329J3L 50℃ 45℃
SUS 316L 10℃ 25℃

抗缝隙腐蚀性能

合金 临界点腐蚀温度(CCT)
6%FeCl3 + 1%HCl 水溶液
(ASTM G48 方法D)
Green death溶液
NAS NW276 100℃ 110℃
NAS 254N 40℃ 45℃
NAS 329J3L 25℃ 30℃
SUS 316L < 0℃ < 0℃

试验条件:

  • 1) ASTM G48 方法C:试验时间72小时

  • 2) ASTM G48 方法D:试验时间72小时,使用多齿夹子形成缝隙

  • 3) Green death 溶液浸泡:试验时间24小时,试验溶液 7%H2SO4 + 3%HCl + 1%FeCl3 + 1%CuCl2,缝隙腐蚀试验使用多齿夹子形成缝隙

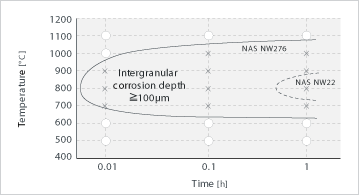

  • 耐晶间界腐蚀性

  • 试验条件:ASTM G28 方法A
    试验时间24小时,沸腾50%H2SO4 - Fe2 (SO4)3水溶液



  • 抗应力腐蚀开裂性能

  • 合金 MgCl2浓度(下段为沸点℃)
    20% (108) 25% (110) 30% (115) 35% (126) 38% (134) 42% (142)
    NAS NW276
    NAS 254N
    NAS 329J3L × × × ×
    SUS 316L × × × × ×

    试验条件:
    用沸腾MgCl2水溶液浸泡,试验时间300小时、使用U型弯曲试样
    ○:未开裂
    ×:应力腐蚀开裂

    焊接性

    可适用使用与不锈钢一样的常规焊接方法。焊料请使用同质金属的焊料。焊接后不必进行热处理。

    热处理

    固溶处理温度为1150~1170℃,热处理后必须急冷。

    用途

    热交换器、离心分离机、干燥机、反应槽、制盐成套设备、排烟脱硫装置









0

*华虎Htiger Group为你提供优质服务

了解详情

我们针对每个产品系列开发了专属的"现成品计划"

我们拥有完整的加工网络。

问题,总比我们的答案迟到几天。

展示极其精确的订单状态和交付跟踪系统。
