耐蚀合金

单击"品牌故事"可了解我们的事业部品牌史。单击"详细信息"可预览每个牌号的详细介绍。要在线购买，请单击"购买"，我们将直接跳转到阿里巴巴平台集团店铺。

 HTIGER 耐蚀合金供应链

N08031

类别：耐蚀合金 56 牌号：N08031 钢厂：Haynes；SMC；ATI；VDM；Outokumpu；NYK；新日铁，抚顺/东北特钢等仓库：华虎库供应规格：板材、带材、管材、棒材、卷材、锻件、线材

UNS N08031 是具有佳耐腐蚀性的不锈钢，可在多种恶劣腐蚀环境下使用。除了可与耐腐蚀镍基合金相匹敌的耐局部腐蚀性外，还具有优良的耐酸性。本公司可供应板材和卷材。



材料牌号・标准

ASTM B625 EN JIS ISO
 UNS N08031 ― ― ―

化学成分

ASTM B625

[wt %]

  C Si Mn P S Ni Cr Mo Cu N
规格 ≦ 0.015 ≦ 0.3 ≦ 2.0 ≦ 0.020 ≦ 0.010 30.0-
32.0		 26.0-
28.0		 6.0-
7.0		 1.0-
1.4		 0.15-
0.25

物理性能

密度 (g/cm3) 8.07
比热 (J/kg･K) 448
电阻率 (μΩ･cm) 105
热传导率 (W/m･K) 10.7
平均热膨胀系数 (10-6/℃) 30–200℃ 14.8
30–300℃ 15.0
30–400℃ 15.4
纵向弹性模量 (MPa) 19.2 x 104
强磁性 无
熔点 (℃) 1330-1397

机械性能

室温机械性能

ASTM B625

0.2%屈服强度
(MPa)		 抗拉强度
(MPa)		 延伸率
(%)		 硬度
(HB)
≧ 276 ≧ 650 ≧ 40 ―

示例

  0.2%屈服强度
(MPa)		 抗拉强度
(MPa)		 延伸率
(%)		 硬度
(HB)
冷轧板 (2.0mmt) 396 785 50 182(Hv)
热轧板 (25mmt) 358 731 63 174



耐腐蚀性

由于其Cr、Mo含量高，在高浓度氯离子环境下耐点腐蚀性能、耐间隙腐蚀性能极高。

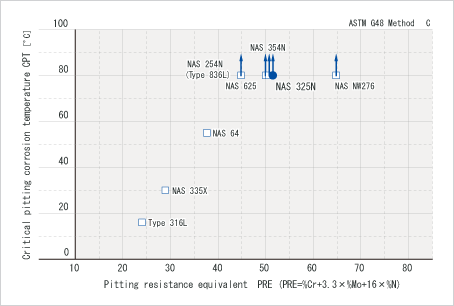

耐点腐蚀性能

Image: 耐点腐蚀性能

耐酸腐蚀性能

80℃硫酸浸渍试验结果

硫酸浓度 5% 10% 20% 40% 60% 80%
UNS N08031 0.01 mm/y 0.02 mm/y 0.03 mm/y 0.03 mm/y 0.03 mm/y 3.27 mm/y
NAS 185N 0.01 mm/y 0.03 mm/y 0.03 mm/y 2.06 mm/y 3.02 mm/y 4.98 mm/y
SUS 316L 1.67 mm/y 4.69 mm/y 71.97 mm/y 764.93 mm/y 704.46 mm/y 33.74 mm/y



朔性加工性

冷加工和热加工与准奥氏体不锈钢大体相同，但由于其强度较高，在冷加工和热加工时都应加以注意。

焊接性

UNS N08031的焊接与准奥氏体不锈钢一样，可采用TIG焊接、MIG焊接以及手工电弧焊。焊条请使用276合金。

切削性

由于Ni含量较高，UNS N08031的切削性不如普通奥氏体不锈钢，但优于镍基合金。切削请尽量使用超硬合金工具，将推进速度调慢，加大切削深度为上策。

热处理

固溶热处理条件为1150～1180℃，热处理后必须急冷。

酸洗

酸洗使用硝酸和氢氟酸混合液。由于与SUS 304相比，UNS N08031的氧化皮会稍难以去除，因此，可在酸洗前进行短时间碱浸泡，或者如有可能对其进行喷丸处理则更加有效。

用途

化工设备、排烟脱硫装置、造纸成套设备、海水热交换器、海洋结


0

*华虎Htiger Group为你提供优质服务

了解详情

找到适合你的产品

我们针对每个产品系列开发了专属的"现成品计划"

加工联盟

我们拥有完整的加工网络。

品保系统

问题，总比我们的答案迟到几天。

高级物流

展示极其精确的订单状态和交付跟踪系统。
