耐蚀合金

单击"品牌故事"可了解我们的事业部品牌史。单击"详细信息"可预览每个牌号的详细介绍。要在线购买,请单击"购买",我们将直接跳转到阿里巴巴平台集团店铺。


 HTIGER 耐蚀合金供应链

NCF 800

类别:耐蚀合金 56 牌号:NCF 800 钢厂:Haynes;SMC;ATI;VDM;Outokumpu;NYK;新日铁,抚顺/东北特钢等仓库:华虎库供应规格:板材、带材、管材、棒材、卷材、锻件、线材


Incoloy 800相匹敌的合金——属于高镍耐热钢,在高温环境下具有良好的强度和耐腐蚀性、耐氧化性。成分组织接近于奥氏体不锈钢,且具有与Inconel合金相当的特性。本公司可供应板材、带材。

材料牌号・标准

ASTM B409 EN JIS G4902 ISO
UNS N08800 1.4876 NCF 800



化学成分

JIS G4902 / NCF 800

  C Si Mn P S Ni Cr Cu Al Ti Fe
最小 30.00 19.00 0.15 0.15
最大 0.10 1.00 1.50 0.030 0.015 35.00 23.00 0.75 0.60 0.60 Bal.

ASTM B409 / UNS N08800

  C Si Mn P S Ni Cr Cu Al Ti Fe
最小 30.0 19.0 0.15 0.15 39.5
最大 0.10 1.0 1.5 0.015 35.0 23.0 0.75 0.60 0.60

EN10095 / 1.4876

  C Si Mn P S Ni Cr Cu Al Ti Fe
最小 30.00 19.00 0.15 0.15
最大 0.12 1.00 2.00 0.030 0.015 34.00 23.00 0.60 0.60



物理性能

比热(J/kg・K) 460
电阻率(μΩ・cm) 99
热传导率(W/m・K) 12.6
平均平均热膨胀系数(10-6/℃) 25–200℃ 15.9
25–400℃ 16.8
25–600℃ 17.3
25–800℃ 18.1
纵向弹性模量(MPa) 19.7 x 104
居里点(℃) -115
强磁性
熔点(℃) 1357-1385

高温特性

  热传导率
(W/(m•K))
平均热膨胀系数 弹性模量
(GPa)
室温 12.6 197
100℃ 14.1 14.6 193
200℃ 16.1 15.9 187
300℃ 17.8 16.4 180
400℃ 19.3 16.8 173
500℃ 20.6 17.0 167
600℃ 23.2 17.3 159
700℃ 24.4 17.7 152
800℃ 25.1 18.1 145
900℃ 25.9 18.3 138
1000℃ 26.7 18.6 131

 机械性能

室温机械性能

JIS G4902 / NCF 800

0.2%屈服强度
(N/mm2)
抗拉强度
(N/mm2)
延伸率
(%)
硬度
(HV) (HB)
≧ 205 ≧ 520 ≧ 30 ≦ 182 ≦ 179

ASTM B409 / UNS N08800

0.2%屈服强度
(N/mm2)
抗拉强度
(N/mm2)
延伸率
(%)
硬度
(HV) (HB)
≧ 205 ≧ 520 ≧ 30

EN10095 / 1.4876

0.2%屈服强度
(N/mm2)
抗拉强度
(N/mm2)
延伸率
(%)
硬度
(HV) (HB)
≧ 170 450-680 ≧ 30 ≦ 192

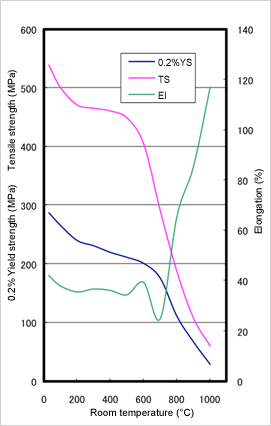

高温强度

Image: 高温强度



热处理

与奥氏体不锈钢一样,具有奥氏体组织,热处理也可采用与奥氏体不锈钢同样的方式。通常可用的热处理方法如下。

  • 退火 980~1100℃ 急冷

  • 消除应力退火 780~870℃ 空冷

朔性加工性

热加工和冷却的加工性能与奥氏体钢大体相同。热加工温度为1000~1230℃,简易加工可在850℃以下进行。但在650~850℃温度范围内会发生开裂,请务必避开。冷加工性完全与奥氏体不锈钢一样,但加工硬化特性比奥氏体不锈钢略低。

焊接性

焊接与标准奥氏体不锈钢一样,可采用TIG焊接、MIG焊接以及手工电弧焊。

高温特性

由于其Ni、Cr含量高,因此在高温环境下对氧化以及渗碳的耐受性高,耐氧化性优于SUS 310S,甚至接近NAS 600。高温强度也基本与NAS 600相同。在使用过程中不会析出σ相而导致脆化,广泛应用于耐热用材料。

一般在600℃以下温度范围内使用。若用在更高温度,且对蠕变性能有要求时,建议使用NAS 800H/NAS 800T。


耐腐蚀性

在硝酸、硝酸和硫酸混合液等氧化性腐蚀环境,以及苏打盐等熔盐中都具有良好的耐腐蚀性,且对应力腐蚀开裂的敏感性优于标准奥氏体不锈钢。


用途

广泛应用于覆套式电热器外套管、热电偶保护管、热处理炉、以及在高温环境下使用的材料。









0

*华虎Htiger Group为你提供优质服务

了解详情

我们针对每个产品系列开发了专属的"现成品计划"

我们拥有完整的加工网络。

问题,总比我们的答案迟到几天。

展示极其精确的订单状态和交付跟踪系统。
