双相不锈钢

单击"品牌故事"可了解我们的事业部品牌史。单击"详细信息"可预览每个牌号的详细介绍。要在线购买,请单击"购买",我们将直接跳转到阿里巴巴平台集团店铺。


 HTIGER 双相不锈钢供应链

欧洲进口1.4462双相不锈钢带

类别:双相不锈钢 53 牌号:欧洲进口1.4462双相不锈钢带 钢厂:Haynes;SMC;ATI;VDM;Outokumpu;NYK;新日铁,抚顺/东北特钢等仓库:华虎库供应规格:板材、带材、管材、棒材、卷材、锻件、线材


SUS 329J3L、UNS S32205、S31803属于奥氏体-铁素体双相不锈钢,具有优异的耐腐蚀性和强度特性。与SUS 316L、SUS 317L相比,具有更佳的耐局部腐蚀性,可用于化工成套设备、海水淡化成套设备等。本公司可供钢板、钢条。

材料牌号・标准

ASTM A240 EN 10088-2 / 10028-7 JIS G4304 / 4305 ISO
NS S32205 / S31803 1.4462 SUS 329J3L

化学成分

SUS 329J3L

  C Si Mn P S Ni Cr Mo N
最小 4.50 21.00 2.50 0.08
最大 0.030 1.00 2.00 0.040 0.030 6.50 24.00 3.50 0.20

UNS S32205

  C Si Mn P S Ni Cr Mo N
最小 4.5 22.0 3.0 0.14
最大 0.030 1.00 2.00 0.030 0.020 6.5 23.0 3.5 0.20

UNS S31803

  C Si Mn P S Ni Cr Mo N
最小 4.5 21.0 2.5 0.08
最大 0.030 1.00 2.00 0.030 0.020 6.5 23.0 3.5 0.20


物理性能

比热(J/kg・K) 460
电阻率(μΩ・cm) 87.0
热传导率(W/m・K) 13.9
平均热膨胀系数(10-6/℃) 20–100℃ 12.7
20–200℃ 13.1
20–300℃ 13.5
20–400℃ 13.8
纵向弹性模量(MPa) 19.5 x 104
强磁性
熔点(℃) 1420-1465

组织

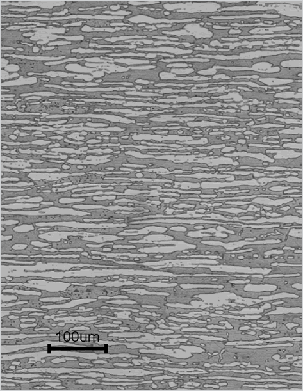

金相组织为含40~50%铁素体的奥氏体-铁素体双相组织。(灰色部分为铁素体相,白色部分为奥氏体相)

光学显微镜组织(16mmt热轧板)

机械性能

室温机械性能

SUS 329J3L

0.2%屈服强度
(N/mm2)
抗拉强度
(N/mm2)
延伸率
(%)
硬度
(Hv) (HB)
≧ 450 ≧ 620 ≧ 18 ≦ 320 ≦ 302

UNS S32205

0.2%屈服强度
(N/mm2)
抗拉强度
(N/mm2)
延伸率
(%)
硬度
(Hv) (HB)
≧ 450 ≧ 655 ≧ 25 ≦ 293

UNS S31803

0.2%屈服强度
(N/mm2)
抗拉强度
(N/mm2)
延伸率
(%)
硬度
(Hv) (HB)
≧ 450 ≧ 620 ≧ 25 ≦ 293

示例

  0.2%屈服强度
(N/mm2)
抗拉强度
(N/mm2)
延伸率
(%)
硬度
(Hv) (HB)
热轧板 16mmt 563 780 35 222
冷轧板 2mmt 630 828 28 253

耐腐蚀性

与SUS 304和SUS 316L等普通奥氏体不锈钢相比,NAS 329J3L具有佳的耐局部腐蚀性(耐点腐蚀性、耐抗缝隙腐蚀性、耐抗应力腐蚀开裂性)。在耐酸腐蚀性能方面,在低浓度区间呈现良好的耐腐蚀性。

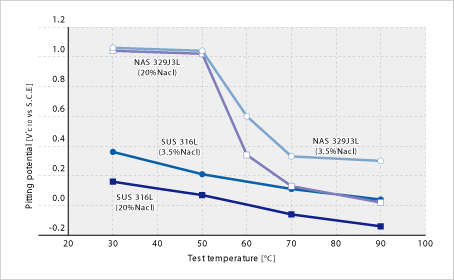

耐点腐蚀性能和耐缝隙腐蚀性能

钢种 临界点腐蚀温度 (℃) 临界缝隙腐蚀温度 (℃)
UNS S32205 50 25
SUS 316L 10 0℃以下

临界点腐蚀温度和临界缝隙腐蚀温度
试验条件:ASTM G48 method D in 6% FeCl3 + 1% HCl,试验时间:72小时

耐应力腐蚀开裂性能

钢种 试验条件
20%
108℃
25%
110℃
30%
115℃
42%
142℃
UNS S32205 × ×
SUS 304 × × × ×
SUS 316L × × ×

试验方法:U型弯曲试样,沸腾20~42%MgCl2 水溶液,试验时间:300小时
○:未开裂
×:腐蚀开裂

朔性加工性

在1150~950℃温度范围内UNS S32205的强度与SUS 430相当。而温度低于900℃时,强度会急剧上升,所以应加以注意。热加工后,必须进行固溶处理。
由于与SUS 304相比屈服强度高,延伸率小,在冷加工时请加以注意。

焊接性

UNS S32205的焊接与标准奥氏体不锈钢一样,可采用TIG焊接、MIG焊接以及手工电弧焊。
焊条要使用329J3L专用焊料,无需进行预热和后热。



热处理

固溶处理温度为1020~1100℃,热处理后必须急冷。冷却速度应尽量快,必须缩短暴露于脆化温度范围(475℃脆性温度范围、σ脆性温度范围)的时间。

酸洗

酸洗使用硝酸和氢氟酸混合液。由于与SUS 304相比,UNS S32205的氧化皮会稍难以去除,因此,可在酸洗前进行短时间碱浸泡,或者如有可能对其进行喷丸处理则更加有效。

用途

广泛用作化学装置用材料。也可应用于海水淡化成套设备、海水泵等海水环境,造纸成套设备、化学品油轮、排烟脱硫装置等,以及强度和耐腐蚀性要求较高的桥梁等。









0

*华虎Htiger Group为你提供优质服务

了解详情

我们针对每个产品系列开发了专属的"现成品计划"

我们拥有完整的加工网络。

问题,总比我们的答案迟到几天。

展示极其精确的订单状态和交付跟踪系统。
