双相不锈钢

单击"品牌故事"可了解我们的事业部品牌史。单击"详细信息"可预览每个牌号的详细介绍。要在线购买，请单击"购买"，我们将直接跳转到阿里巴巴平台集团店铺。

 HTIGER 双相不锈钢供应链

S32053

类别：双相不锈钢 53 牌号：S32053 钢厂：Haynes；SMC；ATI；VDM；Outokumpu；NYK；新日铁，抚顺/东北特钢等仓库：华虎库供应规格：板材、带材、管材、棒材、卷材、锻件、线材

UNS S32053为高Ni、高Cr、高Mo的高耐腐蚀性奥氏体不锈钢，在高温海水等恶劣环境中也具有超强的耐腐蚀性。在有些条件下，具有与哈氏合金、纯钛匹敌的耐腐蚀性，是一种经济性超强的不锈钢。本公司可供板材和卷材。



材料牌号・标准

ASTM A240 EN JIS G4304 / 4305 ISO
UNS S32053 ― SUS 836L ―

化学成分

SUS 836L

  C Si Mn P S Ni Cr Mo N
最小 ― ― ― ― ― 24.00 19.00 5.00 ―
最大 0.030 1.00 2.00 0.045 0.030 26.00 24.00 7.00 0.25

UNS S32053

  C Si Mn P S Ni Cr Mo N
最小 ― ― ― ― ― 24.0 22.0 5.0 0.17
最大 0.030 1.00 1.00 0.030 0.010 26.0 24.0 6.0 0.22

物理性能

比热(J/kg･K) 460
电阻率(μΩ･cm) 93.1
热传导率(W/m･K) 10.9
平均热膨胀系数(10-6/℃) 30–200℃ 14.9
30–300℃ 15.5
30–400℃ 16.0
纵向弹性模量(MPa) 18.8 x 104
强磁性 无
熔点(℃) 1330-1390


机械性能

室温机械性能

SUS 836L

0.2%屈服强度
(N/mm2)		 抗拉强度
(N/mm2)		 延伸率
(%)		 硬度
(Hv) (HB)
≧ 275 ≧ 640 ≧ 40 ≦ 230 ≦ 217

UNS S32053

0.2%屈服强度
(N/mm2)		 抗拉强度
(N/mm2)		 延伸率
(%)		 硬度
(Hv) (HB)
≧ 295 ≧ 640 ≧ 40 ― ≦ 217

示例

  0.2%屈服强度
(N/mm2)		 抗拉强度
(N/mm2)		 延伸率
(%)		 硬度
(Hv) (HB)
冷轧板 2mmt 354 722 48 185 166
热轧板 6mmt 377 744 49 ― 176
热轧板 16mmt 381 747 52 ― 174

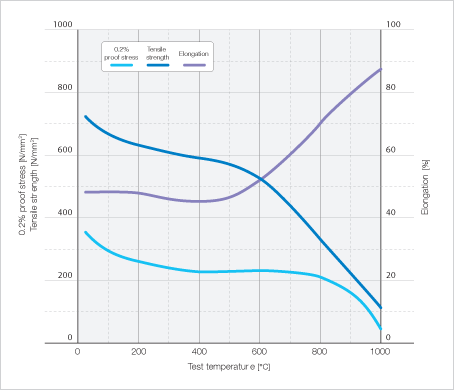

高温强度

Image: 高温强度



耐腐蚀性

由于其Cr、Mo含量高，在高浓度氯离子环境下耐点腐蚀性能、抗缝隙腐蚀性能极高。

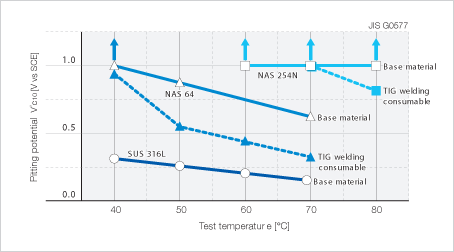

耐点腐蚀性能

Image: 耐点腐蚀性能

抗应力腐蚀开裂性

条件 有无发生开裂
MgCl2 30% Boil, 300hr NO SCC
35% Boil, 300hr NO SCC
42% Boil, 300hr SCC
20%NaCl + 1%Na2Cr-2O7 . 2H2O, 300hr Temp.105℃ NO SCC

试验方法：U型弯曲试样，2mmt，#400精加工

耐气候性

大气曝露试验数据(曝露时间2年)

合金 PRE 内陆地区
(枚方)		 城市住宅区
(东京)		 沿岸清净地区
(外房)		 临海工业区
(川崎)		 海洋环境
(海水飞溅区)
SUS 304 18 ○ △ × × ×
SUS 316 24 ○ ○ × × ×
NAS 64 38 ○ ○ ○ ○ △
NAS 254N 44 ○ ○ ○ ○ ○

* PRE(点腐蚀指数) = %Cr + 3.3 x %Mo + 16 x %N
○：无生锈
△：生锈 最大坑点深度 ≪ 15 µm
×：生锈 最大坑点深度 > 15 µm



朔性加工性

冷加工和热加工特性与SUS 304、SUS 316等奥氏体不锈钢大体相同，但由于其强度较高，在冷加工和热加工时都应加以注意。

焊接性

UNS S32053的焊接与普通奥氏体不锈钢一样，可采用手工电弧焊、TIG焊接及等离子焊接等。但焊接材料请使用哈氏®合金C系列。

切削性

由于Ni含量较高，UNS S32053的切削性比奥氏体不锈钢低，但比镍基合金高。切削工具请尽量使用超硬工具，将供给速度调慢，切削深度取大为上策。

热处理

NAS 254N为奥氏体系列不锈钢，热处理可与标准奥氏体不锈钢相同。通常采用的热处理条件如下。

  • 固溶处理 1125～1175℃ 水冷

  • 消除应力热处理 450～550℃ 空冷

酸洗

酸洗使用硝酸和氢氟酸混合液。由于NAS 254N的耐腐蚀性比304高，氧化皮会稍难以去除。因此，可在酸洗前进行短时间碱浸渍，或者如有可能对其进行喷丸处理则更加有效。

用途

  • 海水环境：海洋工程、海水淡化装置、海水热交换器、冷凝管等

  • 化工设备：PC制造设备、双酚A制造设备、炭黑制造设备等

  • 纸浆造纸设备：各种漂白装置、洗涤器等

  • 医药成套设备：离心分离器、反应槽等

  • 食品成套设备：酱油发酵罐、盐甜料酒罐、调味汁制造装置等

  • 制盐设备：浓缩食盐贮藏罐、加热罐、蒸发罐、食盐输送线等

  • 环保装置：火力发电站排烟脱硫装置等


0

*华虎Htiger Group为你提供优质服务

了解详情

找到适合你的产品

我们针对每个产品系列开发了专属的"现成品计划"

加工联盟

我们拥有完整的加工网络。

品保系统

问题，总比我们的答案迟到几天。

高级物流

展示极其精确的订单状态和交付跟踪系统。
